FILTRI Multistrato

SCHEDA PRODOTTO
Filtri Multistrato HighCapacity eurosupra2

HCS2

Cod_ 153
Cod_Descrittivo. E423382HC

AER_IM_gif/ALsito INFO_Generali


Filtro Multistrato HighCapacity eurosupra©2
Media Carta autoestinguente stirata, con maglia finale mini-mesh
scon postFiltro sintetico a fibre fini: 20 µm
Efficienze_97,5 % ÷ 98,5 %

Ordina online

* DESCRIZIONE

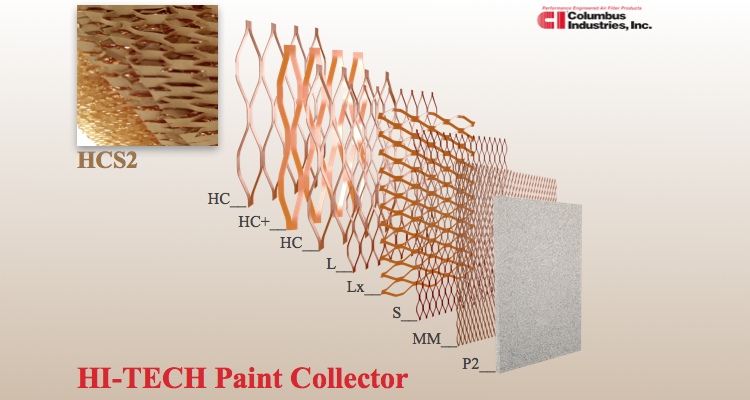

LEGENDA
> Strati nel senso del Flusso dell'Aria
_1___2_____3_____4____5_____6____7_____8
* HCS2
HC___HC+___HC____L_____Lx____S_____MM___P2
.Cod_ 153
V DIMENSIONI

* Tipo_R
Rotoli

* H_Altezza - L_Lunghezza [m]
H_1 - L_10
* Imballo
Sacco di polietilene
* P_Peso [kg]
P_5
* V_Volume [m3]
V_0,169

* Tipo_P
Pannelli (a richiesta)

* H_Altezza - W_Larghezza [m]
H_ - W_ (da definire)
.Cod_ 153
V CARATTERISTICHE
V
Perdite di Carico a Filtro Pulito
* Tabella
Velocità.........................Perdita di carico
[m/sec]]...............................[[Pa]
*
0.5..........................................10
0.75........................................20
1.............................................30
1.25 .......................................40
1.5 ........................................ 55
1.75 .......................................70
V
Efficienza di Fitrazione e Durata
*
raccoglivemice© sono destinati alla separazione, dall’aria di espulsione delle zone di Verniciatura, della parte solida dell’Overspray.
V Parametri
Questo tipo di aerosol ha caratteristiche variabili in funzione di molteplici parametri fra i quali:

*
- Caratteristiche del Prodotto Verniciante
- Quantità spruzzata
- Tecnica di spruzzatura
- Portata d’aria
- Efficienza di trasferimento

V Parametri
L’Efficienza media di separazione e la Durata sono influenzate dai seguenti parametri:

*
- Caratteristiche dell'Aerosol
- Velocità dell'aria
- Distanza fra erogatore e Filtro
- Perdita di Carico massima ammessa

*
Quindi le prestazioni del prodotto descritto in questa scheda variano e sono caratteristiche di ogni singola installazione; vanno perciò misurate sull’impianto.
*
Tuttavia, come linea guida, forniamo alcuni dati sperimentali:
* Tabella
Dati sperimentali
Prodotto Verniciante.....Efficienza......Accumulo
.............................................[%] ..............[kg/m2]
*
Smalto alto solido a forno....98,5 ...........16,96...[a 50 Pa]
*
Smalto idrosolubile a forno...97,5............14,8 ...[a 120 Pa]
*
In sede di progettazione di nuovi impianti o di trasformazioni è indispensabile compilare la scheda parametri e riferirsi alle informazioni contenute nella scheda di calcolo che viene redatta sulla base delle informazioni fornite.
* APPLICAZIONI
Filtrazione dell’aria di espulsione da zone di Verniciatura a spruzzo di Prodotti Vernicianti liquidi.
AEROFILTRI s.r.l.Via Rubens, 23 • Milano • Italy
