DPS-1000P-D
Trasduttori di Pressione Differenziale DPS-1000P-D
694/6
DESCRIZIONE
DPS-1000P-D
Trasduttori di Pressione Differenziale
Tipo DPS-1000P-D con Display
Il trasduttore di pressione DPS-1000P-D viene applicato negli Impianti di Condizionamento, Ventilazione, Verniciatura, ecc., quando è necessario azionare automaticamente dei Servomeccanismi in relazione per esempio al grado di intasamento dei Filtri per aria o quando è necessario disporre a distanza di informazioni sullo stato dell'Impianto.Può essere utilizzato anche per segnalare sovrappressioni o depressioni in circuiti aeraulici.
Lo strumento permette anche la lettura diretta del valore sul display digitale.
Mediante ponticelli regolabili è possibile variare il fondo scala.
DIMENSIONI
W_Larghezza [mm]
H_Altezza [mm]
D_Profondità [mm]
Imballo
P_Peso [kg]
V_Volume [m3]
Disegno Ingombro [mm]
H_Altezza [mm]
D_Profondità [mm]
Imballo
P_Peso [kg]
V_Volume [m3]
Disegno Ingombro [mm]
W_80
H_120
D_56
P_
V_
H_120
D_56
P_
V_
CARATTERISTICHE
Alimentazione
Assorbimento
Campo di Misura
Segnale in Corrente o in Tensione:
Temperatura di esercizio
Pressione massima di linea
Custodia
Connessioni Elettriche
Accuratezza
Deriva Termica
Connettori di Pressione
Assorbimento
Campo di Misura
Segnale in Corrente o in Tensione:
Temperatura di esercizio
Pressione massima di linea
Custodia
Connessioni Elettriche
Accuratezza
Deriva Termica
Connettori di Pressione
24 V±10% (cc / ca)
24 VA
0-1000 Pa (0-981 mm cda)
Possibile regolazione del fondo scala:
0-100 Pa
0-200 Pa
0-500 Pa
La regolazione si effettua mediante la spostamento del ponte sul circuito interno.
0-10 Vcc, min 1 k Ω
4-20 mA , max 500 Ω
0-50 °C
30 kPa (0,3 bar)
IP65
PG9
3 % (0-500 Pa)
± 5 % (500-1000 Pa)
0,4 % su tutta la scala (valore tipico),
massimo 2 % del fondo scala (fra 0 e 50 °C)
ø est. 4,5 mm
24 VA
0-1000 Pa (0-981 mm cda)
Possibile regolazione del fondo scala:
0-100 Pa
0-200 Pa
0-500 Pa
La regolazione si effettua mediante la spostamento del ponte sul circuito interno.
0-10 Vcc, min 1 k Ω
4-20 mA , max 500 Ω
0-50 °C
30 kPa (0,3 bar)
IP65
PG9
3 % (0-500 Pa)
± 5 % (500-1000 Pa)
0,4 % su tutta la scala (valore tipico),
massimo 2 % del fondo scala (fra 0 e 50 °C)
ø est. 4,5 mm
ACCESSORI
• 2,2 m tubo PVC ¯4/7
• 2 sonde di connessione a canale
• viti di fissaggio
• 2 sonde di connessione a canale
• viti di fissaggio

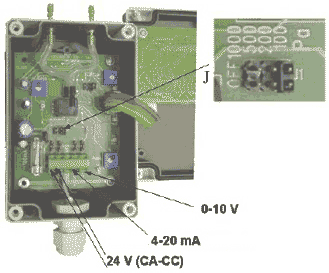

INSTALLAZIONE
Morsettiera
24 Vcc/ca
Terra
Segnale in Corrente 4-20 mA
Segnale in Tensione 0-10 mV
24 Vcc/ca
Terra
Segnale in Corrente 4-20 mA
Segnale in Tensione 0-10 mV
