FILTRI Multistrato

SCHEDA PRODOTTO
Filtri Multistrato eurosupra2

S2

Cod_155
Cod_Descrittivo. E423362

AER_IM_gif/ALsito INFO_Generali

Filtro Multistrato eurosupra©2
Media Carta autoestinguente stirata, con maglia finale mini-mesh
con postFiltro sintetico a fibre fini: 20 µm
Efficienze_97,5 % ÷ 98,5 %
* DESCRIZIONE
LEGENDA

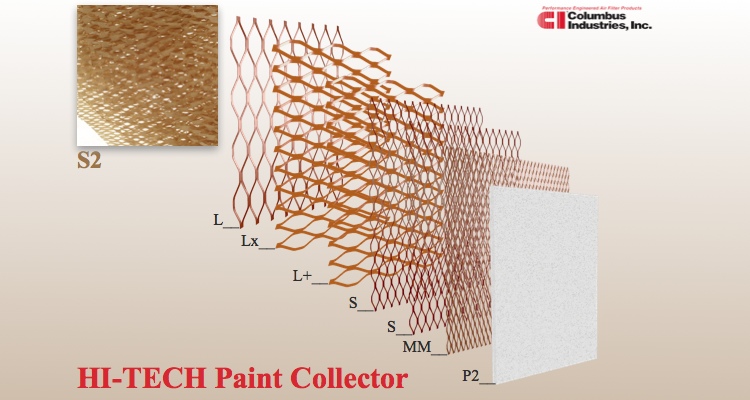

> Strati nel senso del Flusso dell'Aria
_1___2_____3_____4____5_____6
* S2
_L____Lx____L+_____S_____MM___P2
.Cod_155
V DIMENSIONI
* Tipo_R
Rotoli
* H_Altezza - L_Lunghezza [m]
H_1 - L_10
* Imballo
Sacco di polietilene
* P_Peso [kg]
P_3,8
* V_Volume [m3]
V_0,145
* Tipo_P
Pannelli a richiesta
* H_Altezza - W_Larghezza [m]
H_ - W_ da definire
.Cod_155
V CARATTERISTICHE
V
Perdite di Carico a Filtro Pulito
* Tabella
Velocità.........................Perdita di carico
[m/sec]]................................[Pa]
*
0.5..........................................8
0.75......................................16
1 ...........................................25
1.25 ......................................35
1.5 ........................................45
1.75 ......................................60
V
Efficienza di Fitrazione e Durata
*
I raccoglivemice© sono destinati alla separazione, dall’aria di espulsione delle zone di Verniciatura, della parte solida dell’Overspray.
Parametri
Questo tipo di aerosol ha caratteristiche variabili in funzione di molteplici parametri fra i quali:
*
- Caratteristiche del Prodotto Verniciante
- Quantità spruzzata
- Tecnica di spruzzatura
- Portata d'aria
- Efficienza di trasferimento
Parametri
L’Efficienza media di separazione e la Durata sono influenzate dai seguenti parametri:
*
- Caratteristiche dell'Areosol
- Velocità dell'aria
- Distanza fra Erogatore e Filtro
- Perdita di Carico massima ammessa
*
Quindi le prestazioni del prodotto descritto in questa scheda variano e sono caratteristiche di ogni singola installazione; vanno perciò misurate sull’impianto.
*
Tuttavia, come linea guida, forniamo alcuni Dati sperimentali:
* Tabella
Dati sperimentali
Prodotto Verniciante.....Efficienza......Accumulo
..............................................[%]..............[kg/m2]
*
Smalto alto solido a forno......98,5 ..............11.....[a 50 Pa]
*
Smalto idrosolubile a forno.....97,5...............9......[a 120 Pa]
*
In sede di progettazione di nuovi impianti o di trasformazioni è indispensabile compilare la Scheda Parametri e riferirsi alle informazioni contenute nella Scheda di Calcolo che viene redatta sulla base delle informazioni fornite.
* APPLICAZIONI
Filtrazione dell’aria di espulsione da zone di Verniciatura a spruzzo di Prodotti Vernicianti liquidi.
