FILTRI Multistrato

SCHEDA PRODOTTO
Filtri Multistrato Precollector1

PREC1

Cod_744
Cod_Descrittivo. AE4233EUROHC5

AER_IM_gif/ALsito INFO_Generali


Filtro Multistrato_precollector1
MediaCarta autoestinguente stirata, con maglia finale small
Efficienze_45 % ÷ 65 %

* DESCRIZIONE
LEGENDA

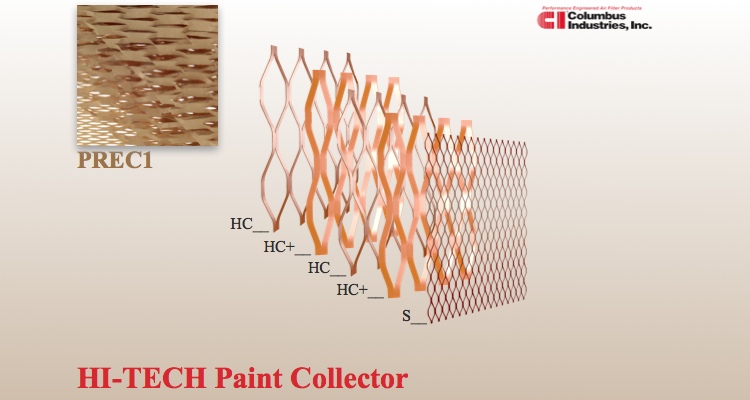

> Strati nel senso del Flusso dell'Aria
_1___2_____3_____4____5_____6____7_____8___9___10___11
* PREC1
HC___HC+___HC____HC+___S
Cod_744
V DIMENSIONI
* Tipo_R
Rotoli
* H_Altezza - L_Lunghezza [m]
H_1 - L_10
* Imballo
Sacco di polietilene
* P_Peso [kg]
P_3,5
* V_Volume [m3]
V_0,105
* Tipo_P
Pannelli a richiesta
* H_Altezza - W_Larghezza [m]
H_ - W_ da definire
Cod_744
V CARATTERISTICHE
Perdite di Carico a Filtro Pulito
* Tabella
Velocità.........................Perdita di carico
[m/sec]].................................[Pa]
*
0.5........................................ND
0.75......................................ND
1 .............................................5
1.25 ........................................7
1.5 ........................................10
1.75 ......................................14
Efficienza di Fitrazione e Durata
*
raccoglivemice© sono destinati alla separazione, dall’aria di espulsione delle zone di Verniciatura, della parte solida dell’Overspray.
Parametri
Questo tipo di aerosol ha caratteristiche variabili in funzione di molteplici parametri fra i quali:
*
- Caratteristiche del Prodotto Verniciante
- Quantità spruzzata
- Tecnica di spruzzatura
- Portata d'aria
- Efficienza di trasferimento
Parametri
L’Efficienza media di separazione e la Durata sono influenzate dai seguenti parametri:
*
- Caratteristiche dell'Areosol
- Velocità dell'aria
- Distanza fra Erogatore e Filtro
- Perdita di Carico massima ammessa
*
Quindi le prestazioni del prodotto descritto in questa scheda variano e sono caratteristiche di ogni singola installazione; vanno perciò misurate sull’impianto.
*
Tuttavia, come linea guida, forniamo alcuni Dati sperimentali:
*
Il Precollecor 1 è stato progettato come prefiltro ad altri tipi di raccoglivernice© e non è normalmente consigliabile usarlo da solo.
Non vengono pertanto forniti dati di efficienza.
*
A puro titolo indicativo e come guida per la scelta, si può ritenere che la sua efficienza sia fra il 45 % e il 65 %.
*
In sede di progettazione di nuovi impianti o di trasformazioni è indispensabile compilare la Scheda Parametri e riferirsi alle informazioni contenute nella Scheda di Calcolo che viene redatta sulla base delle informazioni fornite.
* APPLICAZIONI
Filtrazione dell’aria di espulsione da zone di Verniciatura a spruzzo di Prodotti Vernicianti liquidi.
AEROFILTRI s.r.l.Via Rubens, 23 • Milano • Italy
