DESCRIPTION
D_13
Drift Eliminator
Il Riempimento Sintetico D_13 (come superficie di scambio nelle torri evaporative o di supporto per biomasse) è costituito da una serie di fogli termoformati in PVC di alta qualità, che vengono assemblati con la sagoma invertita ogni due fogli ed incollati per formare dei moduli con dimensioni riportate nella scheda tecnica.DATI TECNICI Nella TABELLA A sottostante sono riportati i carichi di acqua che possono essere trattati, in relazione alle temperature tipiche di utilizzo nelle torri evaporative con flussi in controcorrente.
APPLICATIONS
È il tipo più indicato per applicazioni dove l'acqua è relativamente pulita ed il volume della torre deve essere minimizzato, tipicamente nel condizionamento dell'aria.
Si utilizza sia in applicazione con flusso indotto che incrociato.
Si utilizza sia in applicazione con flusso indotto che incrociato.
FEATURES
Nella TABELLA A sottostante sono riportati i carichi di acqua che possono essere trattati, in relazione alle temperature tipiche di utilizzo nelle torri evaporative con flussi in controcorrente.

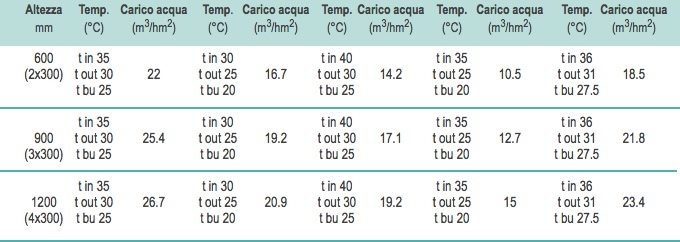

TABELLA A - Valori per velocità aria 3,0 m/s
TABELLA A - Valori per velocità aria 3,0 m/s

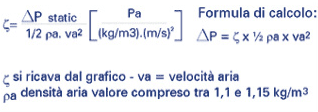

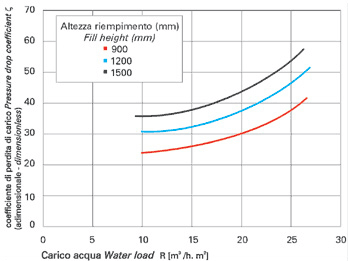

Nel GRAFICO sono riportati i valori tipici del riempimento per il calcolo delle perdite di carico riferite alle diverse altezze e a carichi specifici di acqua.
DIMENSIONS AND MATERIALS
Materiali
Dimensioni Standard Blocchi [mm]
Fogli [mm]
Ondulazione [mm]
Superficie di scambio [m³/h.m²]
Carico minimo acqua per torri evaporative [m³/h.m²]
Spessore minimo foglio prima di termoforatura [µm]
Indice di vuoto
Dimensioni Standard Blocchi [mm]
Fogli [mm]
Ondulazione [mm]
Superficie di scambio [m³/h.m²]
Carico minimo acqua per torri evaporative [m³/h.m²]
Spessore minimo foglio prima di termoforatura [µm]
Indice di vuoto
PVC standard (max 60° C) • PVC alta temperatura (max 75° C)
1200 x 600 x 600 • 1200 x 300 x 300 • 1800 x 300 x 300 • 2400 x 300 x 300
1200 x 600 • 1200 x 300 • 1800 x 300 • 2400 x 300
N.B. Il riempimento può essere fornito sagomato a misura (es. Per alloggiamenti in vasche a pianta circolare).
13
240
8.2
270
96 %
1200 x 600 x 600 • 1200 x 300 x 300 • 1800 x 300 x 300 • 2400 x 300 x 300
1200 x 600 • 1200 x 300 • 1800 x 300 • 2400 x 300
N.B. Il riempimento può essere fornito sagomato a misura (es. Per alloggiamenti in vasche a pianta circolare).
13
240
8.2
270
96 %
