FILTRI Multistrato

SCHEDA PRODOTTO
Filtri Multistrato HighCapacity2M

HC_2M

Cod_1525.
Cod_Descrittivo. E42338HC2M

AER_IM_gif/ALsito INFO_Generali


Filtro Multistrato_HighCapacity2M
Media Carta autoestinguente stirata, con maglia finale mini-mesh
Efficienze_92 % ÷ 98 %

* DESCRIZIONE

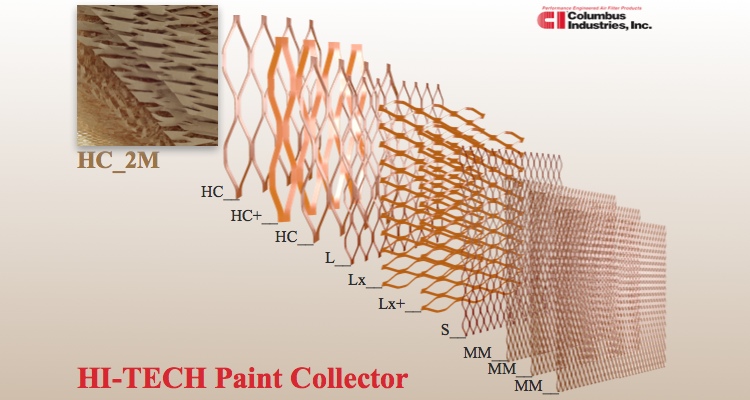

LEGENDA
> Strati nel senso del Flusso dell'Aria
_1___2_____3_____4____5___6____7____8____9___10
* HC_2M
HC___HC+___HC____L____Lx___Lx+___S____MM__MM__MM
Cod_1525
V DIMENSIONI
* Tipo_R
Rotoli
* H_Altezza - L_Lunghezza [m]
H_1 - L_10
* Imballo
Sacco di polietilene
* P_Peso [kg]
P_5
* V_Volume [m3]
V_0,45
* Tipo_P
Pannelli (a richiesta)
* H_Altezza - W_Larghezza [m]
H_ - W_ (da definire)
Cod_1525
V CARATTERISTICHE
V
Perdite di Carico a Filtro Pulito
* Tabella
Velocità.........................Perdita di carico
[m/sec]]...............................[Pa]
*
0.5.........................................6
0.75.......................................9
1..........................................15
1.25.....................................22
1.5 ......................................36
1.75 ....................................45
V
Efficienza di Fitrazione e Durata
*
raccoglivemice© sono destinati alla separazione, dall’aria di espulsione delle zone di Verniciatura, della parte solida dell’Overspray.
Parametri
Questo tipo di aerosol ha caratteristiche variabili in funzione di molteplici parametri fra i quali:
*
- Caratteristiche del Prodotto Verniciante
- Quantità spruzzata
- Tecnica di spruzzatura
- Portata d'aria
- Efficienza di trasferimento
Parametri
L’Efficienza media di separazione e la Durata sono influenzate dai seguenti parametri:
*
- Caratteristiche dell'Aerosol
- Velocità dell'aria
- Distanza fra Erogatore e Filtro
- Perdita di Carico massima ammessa
*
Quindi le prestazioni del prodotto descritto in questa scheda variano e sono caratteristiche di ogni singola installazione; vanno perciò misurate sull’impianto.
*
Tuttavia, come linea guida, forniamo alcuni dati sperimentali:
* Tabella
Dati sperimentali
Prodotto Verniciante................Efficienza........Accumulo
.........................................................[%].............[kg/m2] a 120 Pa
*
Smalto idros. metallizzato a forno... 97,69.............9.5
Smalto ess. a aria.............................92,13.............8.8
*
In sede di progettazione di nuovi impianti o di trasformazioni è indispensabile compilare la scheda parametri e riferirsi alle informazioni contenute nella scheda di calcolo che viene redatta sulla base delle informazioni fornite.
* APPLICAZIONI
Filtrazione dell’aria di espulsione da zone di Verniciatura a spruzzo di Prodotti Vernicianti liquidi.
AEROFILTRI s.r.l.Via Rubens, 23 • Milano • Italy
