DESCRIZIONE |
|
HC |
Filtro Multistrato HighCapacity |
Media • Carta autoestinguente stirata, con maglia finale mini-mesh • I vari strati sono sovrapposti e legati mediante cucitura • Adatti alla Filtrazione in unico strato o alla preFiltrazione. Efficienze_94 % ÷ 98 % |
|

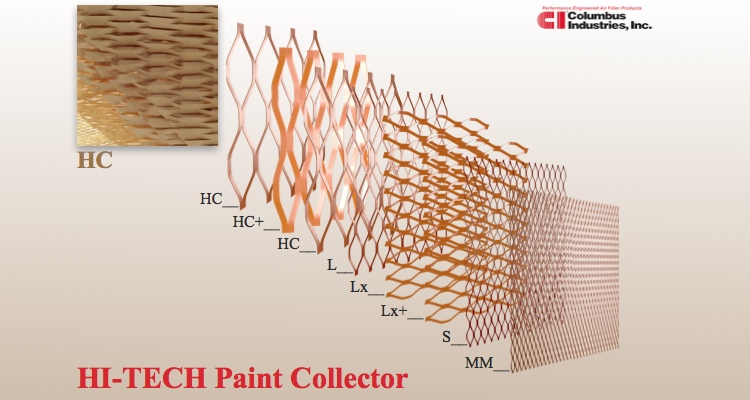

LEGENDA |
Strati nel senso del Flusso dell'Aria |
|
- HC______High Capacity - HC+_____High Capacity inverso - L________Strato Large - Lx_______Strato Large incrociato - Lx+______Strato Large incrociato - S________Strato Small - MM___.__Strato Mini-Mesh - P1_____–_Poliestere Tipo 1 - P2_____–_Poliestere Tipo 2 - P2y_____–Poliestere Tipo 200 |
|
Cod_152 |
DIMENSIONI |
|
Tipo_R |
Rotoli |
|
H_Altezza - L_Lunghezza [m] |
H_1 - L_10 |
|
Imballo |
Sacco di polietilene |
|
P_Peso [kg] |
P_4,5 |
|
V_Volume [m3] |
V_0,172 |
|
Tipo_P |
Pannelli a richiesta |
|
H_Altezza - W_Larghezza [m] |
H_ - W_ da definire |
|
Cod_152 |
CARATTERISTICHE |
|
Perdite di Carico a Filtro Pulito |
|
Tabella |
Velocità.........................Perdita di carico [m/sec]]................................[Pa] |
|
0.5..........................................4 0.75........................................6 1 ..........................................10 1.25 .....................................15 1.5 .......................................24 1.75 .....................................30 |
|
Efficienza di Fitrazione e Durata |
|
I raccoglivemice© sono destinati alla separazione, dall’aria di espulsione delle zone di Verniciatura, della parte solida dell’Overspray. |
|
Parametri |
Questo tipo di aerosol ha caratteristiche variabili in funzione di molteplici parametri fra i quali: |
|
- Caratteristiche del Prodotto Verniciante - Quantità spruzzata - Tecnica di spruzzatura - Portata d'aria - Efficienza di trasferimento |
|
Parametri |
L’Efficienza media di separazione e la Durata sono influenzate dai seguenti parametri: |
|
- Caratteristiche dell'Areosol - Velocità dell'aria - Distanza fra Erogatore e Filtro - Perdita di Carico massima ammessa |
|
Quindi le prestazioni del prodotto descritto in questa scheda variano e sono caratteristiche di ogni singola installazione; vanno perciò misurate sull’impianto. |
|
Tuttavia, come linea guida, forniamo alcuni Dati sperimentali: |
|
Tabella Dati sperimentali |
Prodotto Verniciante............Efficienza ........Accumulo ......................................................[%]..............[kg/m2] |
|
Smalto ad aria.................................96 ..................8,8 Smalto a forno................................98 ................14,8 Lacche............................................94 ..................3 Fondi..............................................94 ................18,8 Smalti Idrosolubili .........................97 ................12,28 |
|
In sede di progettazione di nuovi impianti o di trasformazioni è indispensabile compilare la Scheda Parametri e riferirsi alle informazioni contenute nella Scheda di Calcolo che viene redatta sulla base delle informazioni fornite. |
|
APPLICAZIONI |
Filtrazione dell’aria di espulsione da zone di Verniciatura a spruzzo di Prodotti Vernicianti liquidi. |
