DPT-2 fili
|
|
|
|
|
|
|
|
|
Trasduttore di Pressione Differenziale DPT-2 fili
Ogni strumento
- è dotato di: 2 oppure 4 jumper per la selezione della scala di misura
- è compensato in temperatura individualmente
|
|
|
|
|
|

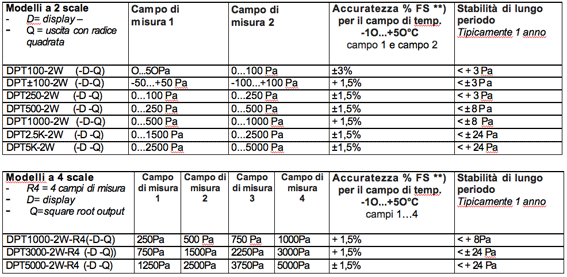

DESCRIZIONE
|
|
|
|
|
|
|
|
|
|
|
|
**) %/FS del campo di pressione più alta (comprende: accuratezza generale, deriva di temperatura, linearità, errore di isteresi e di ripetibilità)
|
|
|
|
 |

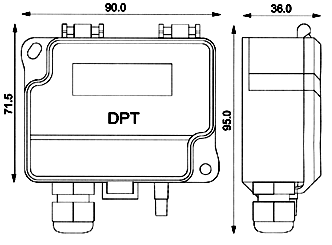

DIMENSIONI
|
|
|
Disegno Ingombro
|
|
|
|
|
|
H_Altezza [mm] H_71,5 • HT_95,0
W_Larghezza [mm] W_90
D_Profondità [mm] D_36
 DPT2000.dwg
DPT2000.dxf
 DPT2000
P_Peso [kg] P_0,150
P_Peso con Accessori [kg] P_0,290
|
|
|
|
|
|
|
|
|
CARATTERISTICHE
|
|
|
|
|
|
|
|
|
Tempo di Risposta
|
|
|
0.8 ÷ 4 s selezionabile con jumper
|
|
|
|
|
|
Massima Pressione
|
|
|
25 kPa
|
|
|
|
|
|
Pressione di rottura
|
|
|
50 kPa
|
|
|
|
|
|
Adatto per
|
|
|
Aria e Gas non aggressivi
|
|
|
|
|
|
Sensore
|
|
|
Piezoresistivo
Il trasduttore viene spedito con imballo individuale completo di accessori standard (Vedi ACCESSORI).
|
|
|
|
|
|
Interfaccia Elettrica
|
|
|
2 fili
|
|
|
|
|
|
Tensione di Alimentazione
|
|
|
10 ÷ 35 Vcc
|
|
|
|
|
|
Massima Corrente di Alimentazione
|
|
|
32 mA
|
|
|
|
|
|
Segnale in Uscita
|
|
|
4 ÷ 20 mA
|
|
|
|
|
|
Massima Corrente in Uscita
|
|
|
32 mA
|
|
|
|
|
|
Assorbimento max.
|
|
|
(Alimentazione 10 V) / 0,020 ° Ώ
|
|
|
|
|
|
MATERIALI
|
|
|
|
|
|
|
|
|
- Contenitore
|
|
|
ABS
|
|
|
|
|
|
- Coperchio
|
|
|
ABS
|
|
|
|
|
|
- Prese di Pressione
|
|
|
ABS
|
|
|
|
|
|
- PConnettori a canale
|
|
|
ABS
|
|
|
|
|
|
- Sonde
|
|
|
PVC morbido
|
|
|
|
|
|
CABLAGGI
|
|
|
|
|
|
|
|
|
- Collegamenti Elettrici
|
|
|
morsetto a 2 viti, max 1,5 mm2
|
|
|
|
|
|
- Entrata Cavi
|
|
|
M16
|
|
|
|
|
|
- Prese di Pressione
|
|
|
Maschio ø 5,0 mm e ø 6,3 mm
|
|
|
|
|
|
CONDIZIONI AMBIENTALI
|
|
|
Campo di Temperature
|
|
|
|
|
|
- Operative
|
|
|
- 10 ÷ 50 °C
|
|
|
|
|
|
- Stoccaggio
|
|
|
- 20 ÷ 70 °C
|
|
|
|
|
|
- Umidità
|
|
|
0 ÷ 95 % RH
|
|
|
|
|
|
SICUREZZA
|
|
|
|
|
|
|
|
|
- Protezione Standard
|
|
|
IP54
|
|
|
|
|
|
- Conformità
|
|
|
Soddisfa i requisiti per la Marcatura CE
direttiva EMC 89/336/EEC
direttiva RoHS 2002/95/EY
|
|
|
|
|
|
INSTALLAZIONE
|
|
|
|
|
|
|
|
|
Collegamenti Elettrici
Alimentazione a polarità libera:
contatto +o-
contatto +o-
Pulsante dello “ZERO”
- per azzerare premere il pulsante
|
|
|
|
|
|
|
|
|
Jumpers
|
|
|
|
|
|
|
|
|
Jumper 1
- Tempo di risposta:
• con Jumper: 0,8 s
• senza Jumper 4 s
|
|
|
|
|
|
|
|
|
Settaggio dello zero
|
|
|
|
|
|
|
|
|
Attenzione!
|
|
|
|
|
|
Lo strumento va alimentato 1 ora prima di effettuare il settaggio dello zero.
|
|
|
|
|
1
|
Scollegare entrambi i tubi dalle prese di pressione. + e -
|
|
|
|
|
2
|
Premere il pulsante dello zero fino a che il LED rosso si accende.
|
|
|
|
|
3
|
Attendere fino a che il lED si spegne, quindi inserire nuovamente i tubi alle prese di pressione.
|
|
|
E’ consigliabile settare lo zero ogni 12 mesi.
|
|
|
|
|
ACCESSORI
|
|
|
|
|
|
|
|
Standard
|
|
|
Viti di fissaggio N°_2
|
|
|
|
 |
|
Tubo 2 m ø 4/7 mm
|
|
|
|
|
Accessori Opzionali
|
|
|
Connettori a canale metallici (da ordinare separatamente)
|
|
|
