DPT-R8
8 Range Differential Pressure Transducer DTP_R8
DESCRIPTION
DPT-R8
Trasduttori di Pressione Differenziale
DPT a 8 scale e a 3 fili
Ciascun dispositivo ha 8 scale di misurazione selezionabili con jumper ed è compensato in temperatura individualmente.Modelli:
DPT2500-R8 (-D –AZ)
DPT7000-R8 (-D –AZ)
- R8 = 8 scale- D = display
- AZ = elemento di azzeramento automatico
Stabilità a lungo termine tipica 1 anno
≤ ± 1 Pa con AZ,
≤ ± 8 Pa senza AZ; Modello 2500
≤ ± 24 Pa senza AZ; Modello 7000
Modello 2500.........................Modello 7000
-100 ÷ +100 Pa......................0 ÷ 1000 Pa
0 ÷ 100 Pa..............................0 ÷ 1500 Pa
0 ÷ 250 Pa..............................0 ÷ 2000 Pa
0 ÷ 500 Pa..............................0 ÷ 2500 Pa
0 ÷ 1000 Pa...........................0 ÷ 3000 Pa
0 ÷ 1500 Pa...........................0 ÷ 4000 Pa
0 ÷ 2000 Pa...........................0 ÷ 5000 Pa
0 ÷ 2500 Pa...........................0 ÷ 7000 Pa
Il trasduttore di pressione differenziale viene consegnato imballato singolarmente con gli accessori standard (vedi Accessori)
DIMENSIONS
H_Altezza [mm]
W_Larghezza [mm]
D_Profondità [mm]
P_Peso [g]
P_Peso con Accessori [kg]
Disegno Ingombro [mm]
DPT2000 DWG
DPT2000 DXF
DPT2000 PDF
W_Larghezza [mm]
D_Profondità [mm]
P_Peso [g]
P_Peso con Accessori [kg]
Disegno Ingombro [mm]
DPT2000 DWG
DPT2000 DXF
DPT2000 PDF
H_71,5 • HT_95,0
W_90
D_36
P_0,150
P_0,290
W_90
D_36
P_0,150
P_0,290
FEATURES
Tempo di Risposta
Pressione di scoppio
Fluido
Elemento di Misura
Accuratezza da gamma:
Accuratezza generale, deriva termica, linearità, isteresi ed errore di ripetizione
Interfaccia elettrica (3 fili)
Alimentazione
Tolleranza max
Potenza, Consumo
Segnale in Uscita
Materiale
Custodia, Connessioni Pressione, Connettori di condotto
Coperchio
Tubi
Connessioni
Connessioni Elettriche
Cavo d'Ingresso
Connessioni Pressione
Condizioni ambientali
Temperatura di Funzionamento
Temperatura di Stoccaggio
Umidità
Sicurezza
Protezione
Conformità
Pressione di scoppio
Fluido
Elemento di Misura
Accuratezza da gamma:
Accuratezza generale, deriva termica, linearità, isteresi ed errore di ripetizione
Interfaccia elettrica (3 fili)
Alimentazione
Tolleranza max
Potenza, Consumo
Segnale in Uscita
Materiale
Custodia, Connessioni Pressione, Connettori di condotto
Coperchio
Tubi
Connessioni
Connessioni Elettriche
Cavo d'Ingresso
Connessioni Pressione
Condizioni ambientali
Temperatura di Funzionamento
Temperatura di Stoccaggio
Umidità
Sicurezza
Protezione
Conformità
0,8/4 s selezionabile tramite pulsante (vedi Istruzioni Installazione)
30 kPa Modello 2500
80 kPa Modello 7000
Aria e gas non aggressivi
Piezoresistivo
± 1,5 % o (± 6 Pa < 250 Pa)
24 Vca o Vcc
±10 %
< 1.0 W (<1.5 W con Iout 20 mA)
0 ÷ 10 Vcc, carico R min 1 kΩ
4 ÷ 20 mA, carico max 500 Ω
ABS
PC
PVC, morbido
4 viti terminali, max 1,5 mm2
M16
Maschio ø 5,0 mm e 6,3 mm
-10 °C ÷ + 50 °C (-5 ÷ +50 °C per Mod AZ)
-20 °C ÷ + 70 °C
0 ÷ + 95 % RH
IP54
Secondo i requisiti della Marcatura CE
Direttiva EMC – 89/336/CEE
Direttiva Rohs 2002/95/EY
30 kPa Modello 2500
80 kPa Modello 7000
Aria e gas non aggressivi
Piezoresistivo
± 1,5 % o (± 6 Pa < 250 Pa)
24 Vca o Vcc
±10 %
< 1.0 W (<1.5 W con Iout 20 mA)
0 ÷ 10 Vcc, carico R min 1 kΩ
4 ÷ 20 mA, carico max 500 Ω
ABS
PC
PVC, morbido
4 viti terminali, max 1,5 mm2
M16
Maschio ø 5,0 mm e 6,3 mm
-10 °C ÷ + 50 °C (-5 ÷ +50 °C per Mod AZ)
-20 °C ÷ + 70 °C
0 ÷ + 95 % RH
IP54
Secondo i requisiti della Marcatura CE
Direttiva EMC – 89/336/CEE
Direttiva Rohs 2002/95/EY
ACCESSORIES
• 2 Viti di fissaggio
• 2 Connettori di Condotto in Plastica
Opzionali
• 2 Tubi di 2m e ø 4/7 mm
2 Connettori di Condotto metallici (da ordinare separatamente)
• 2 Connettori di Condotto in Plastica
Opzionali
• 2 Tubi di 2m e ø 4/7 mm
2 Connettori di Condotto metallici (da ordinare separatamente)

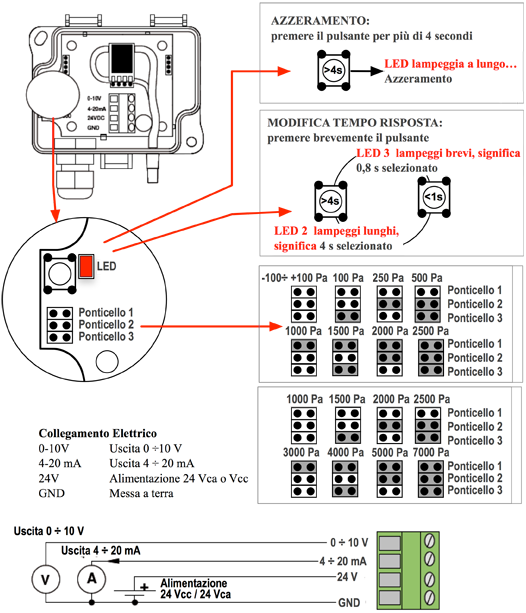

INSTALLATION
Settaggio dello zero
Attenzione!
Lo strumento va alimentato 1 ora prima di effettuare il settaggio dello zero.
1) Scollegare entrambi i tubi dalle prese di pressione + e -
2) Premere il pulsante dello zero > 4 secondi e il LED rosso si accende.
3) Attendere che il LED si spenga, quindi inserire nuovamente i tubi alle prese di pressione.
È consigliabile settare lo zero ogni 12 mesi in condizioni di normale funzionamento.
* Se il trasduttore è dotato di elemento di zero automatico, non è richiesto il settaggio del pulsante manuale.
Elemento di zero automatico opzionale *
Grazie all’elemento di zero automatico opzionale si evita durante la manutenzione del trasduttore DPT di azzerare periodicamente il pulsante. L’elemento infatti esegue automaticamente il settaggio dello zero del trasduttore di volta in volta, eliminando così la deriva dello zero a lungo termine dell’elemento sensibile piezoresistivo.
Il settaggio dello zero viene eseguito ogni 10 minuti. Durante questa operazione i valori di uscita e di visualizzazione vengono bloccati al valore misurato per ultimo. Il settaggio automatico dello zero impiega un tempo di 4 secondi.
Attenzione!
Lo strumento va alimentato 1 ora prima di effettuare il settaggio dello zero.
1) Scollegare entrambi i tubi dalle prese di pressione + e -
2) Premere il pulsante dello zero > 4 secondi e il LED rosso si accende.
3) Attendere che il LED si spenga, quindi inserire nuovamente i tubi alle prese di pressione.
È consigliabile settare lo zero ogni 12 mesi in condizioni di normale funzionamento.
* Se il trasduttore è dotato di elemento di zero automatico, non è richiesto il settaggio del pulsante manuale.
Elemento di zero automatico opzionale *
Grazie all’elemento di zero automatico opzionale si evita durante la manutenzione del trasduttore DPT di azzerare periodicamente il pulsante. L’elemento infatti esegue automaticamente il settaggio dello zero del trasduttore di volta in volta, eliminando così la deriva dello zero a lungo termine dell’elemento sensibile piezoresistivo.
Il settaggio dello zero viene eseguito ogni 10 minuti. Durante questa operazione i valori di uscita e di visualizzazione vengono bloccati al valore misurato per ultimo. Il settaggio automatico dello zero impiega un tempo di 4 secondi.
