Instrumentation

PRODUCT DATASHEET
Air Velocity Transmitter AVT
Acronym
Title
Cod
Brand

AVT

Air Velocity Transmitter

AVT
Marchio Tflow
expand
DESCRIPTION
Instrumentation - Air Velocity Transmitter AVT

AVT

Air Velocity Transmitter


expand
APPLICATIONS
• Il Trasmettitore di Velocità dell'Aria viene consegnato confezionato singolarmente con gli accessori standard (vedi accessori).
• Il modello AVT-DR con relè è sempre dotato di display.
Il punto di commutazione e l'isteresi del relè possono essere configurati da jumper, pulsante e l'interfaccia utente di visualizzazione. Per maggiori dettagli vedi Installazione
expand
MODELS

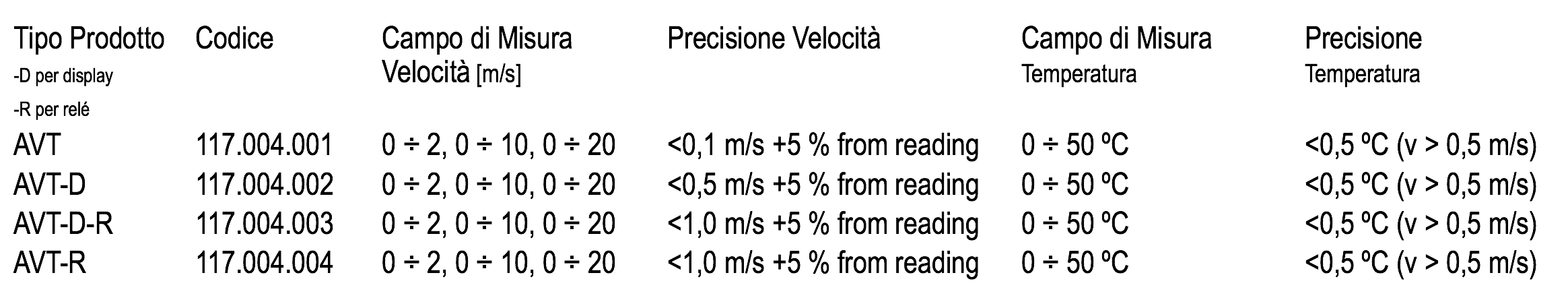

Tabella Modelli AVT
expand
TECHNICAL DATA
Media
Elemento di Misura
Interfaccia Elettrica
Alimentazione
Consumo di Corrente
Segnale Uscita 1

Segnale Uscita 2

Relè d'Uscita opzionale

Materiali
Custodia
Coperchio
Tubo sonda
Connessioni
Connessioni elettriche
Cavi Ingresso

Peso
Dimensioni (custodia)
Dimensioni (sonda)


Condizioni ambientali
Temperatura di Funzionamento
Temperatura di Stoccaggio
Sicurezza
Protezione standard
Conformità
Aria
Pt1000 e ntc10k

24 Vcc / 24 Vcc ± 10%
35 mA (50m A con relé) + 40 mA con mA-outs
0 ÷ 10 V (lineare a ºC), L min 1 kW o
4 ÷ 20 mA (lineare a ºC), L max 400 W
0 ÷ 10V (lineare a m/s), L min 1kW o
4 ÷ 20mA (lineare a m/s), L max 400W
Potential free SPDT 250 Vac, 6 A / 30 Vcc, 6 A
con punto di commutazione e isteresi regolabili

ABS
Policarbonato
Acciaio

4 + 3 morsetti a vite, max 1.5 mm2
M16 per Alimentazione
M16 per uscita relè
220 g
90,0 x 71,5 x 36,0 mm
Diametro esterno 10 mm, lunghezza 210 mm dalla parte inferiore del coperchio
Lunghezza di immersione regolabile con flangia

0 ÷ +50
-20 ÷ +70°C

IP54
Soddisfa i requisiti per la marcatura CE:
EMC Directiva: 2004/108/EC
RoHS Directive: 2002/95/EC
LVD Directiva: 2006/95/EC
WEEE Directiva: 2002/96/EC
expand
ACCESSORIES
Standard
Opzionali
Flangia condotto di Installazione
1 vite di fissaggio per il modello relè
expand
DIMENSIONS
Versione Standard [mm]

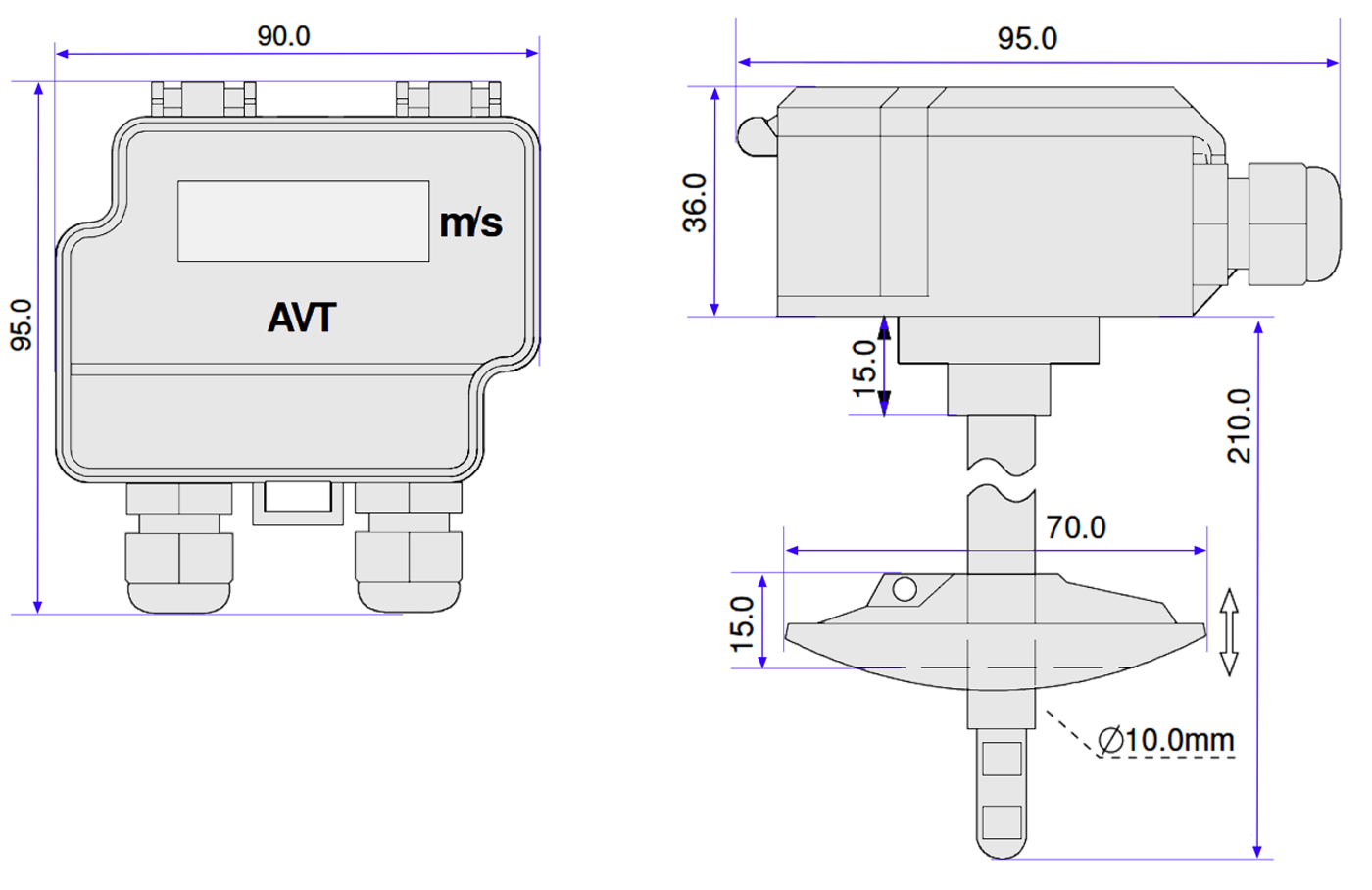

Disegno Ingombro AVT
expand
INSTALLATION

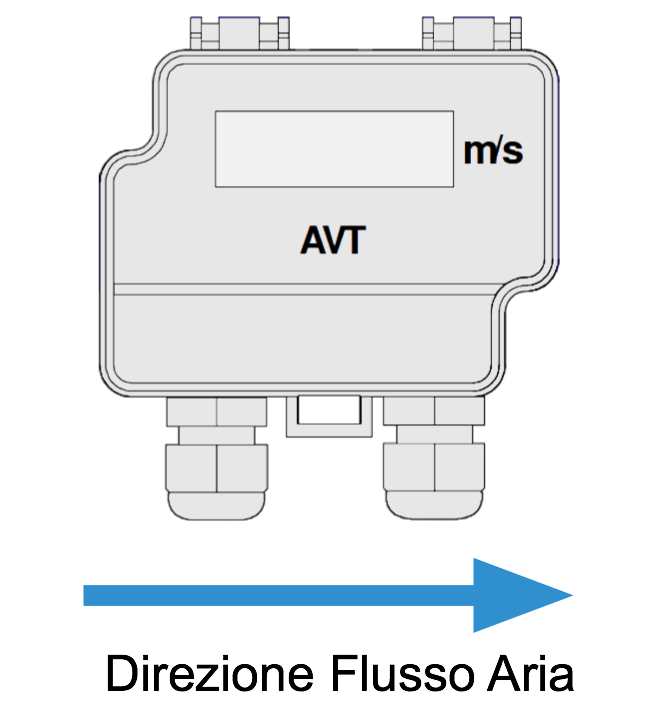

Installazione AVT - Direzione Flusso Aria








Cavallotto per modalità d'Uscita (mA/V)
Entrambe le Uscite possono essere settate indipendentemente




Cavallotto + Pulsante di commutazione relè punto/regolazione isteresi (con display)
Direzione Installazione:
cavo di ingresso in direzione trasversale al condotto
90 o 180 °
Nota quando si usa l'alta Tensione per il relè
(115 Vca ÷ 230 Vca)!


Il cavo di Alimentazione e il cavo di Controllo per il relè devono essere separati, se si usa l'alta Tensione (115 ÷ 230 Vca) per il relè di contato. Entrambi i cavi hanno una propria entrata.

Le impostazioni del relè devono essere fatte prima di collegare il dispositivo alla Tensione (115 ÷ 230 Vca)
Questo garantisce la sicurezza delle persone contro le scosse elettriche.

Il dispositivo è dotato di un coperchio di fissaggio equipaggio.nLa vite deve essere usata quando l'alta Tensione è connessa al dispositivo.


AVT-Jumpers

Impostare il ponticello di commutazione punto (sw.p.) e premere il pulsante per regolare il punto di commutazione del relè. Il valore scelto (m / s) viene mostrata sul display. Impostare il jumper isteresi (hyst.) e premere il tasto per regolare l'isteresi del relè punto di commutazione. Il valore scelto (m / s) viene mostrata sul display.
expand
ELECTRICAL CONNECTION

Tout = Uscita 0 ÷ 10 V / 4 ÷ 20 mA
vout = Uscita 0 ÷ 10 V / 4 ÷ 20 mA
24 V =Alimentazione 24 Vcc/Vca
NO = Normalmente aperto
NC = Normalmente Chiuso
COM = Comune
GND = Ground

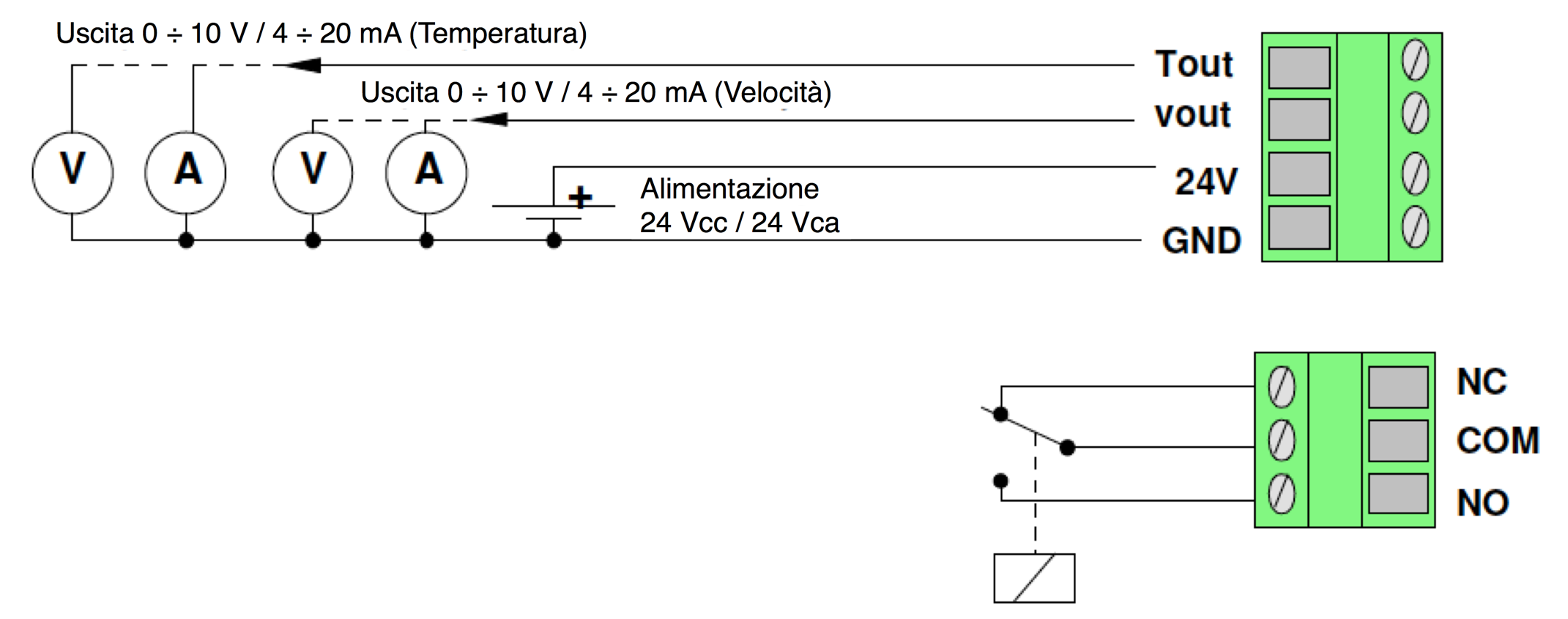

CONNESSIONE ELETTRICA AVT
