Filtro Multistrato_HighCapacity2MP Media Carta autoestinguente stirata, con maglia finale mini-mesh Efficienze_92 % ÷ 98 % |
|
|

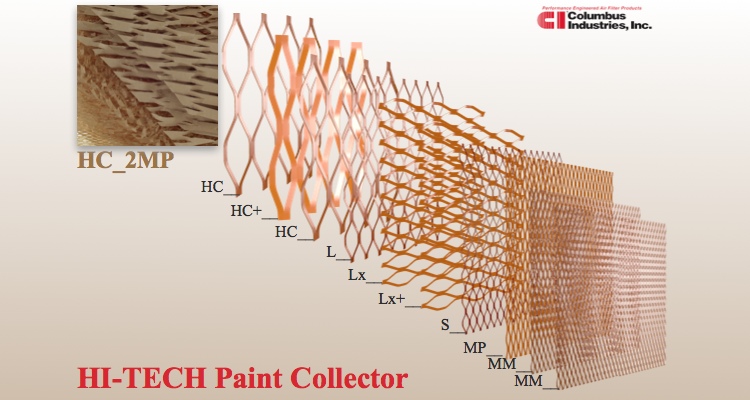

LEGENDA |
|
_1___2_____3_____4____5___6____7____8____9___10 |
|
|
HC___HC+___HC____L_____Lx___Lx+___S__MP__MM__MM |
|
Cod_1525 |
|
|
Rotoli |
|
H_1 - L_10 |
|
Sacco di polietilene |
|
P_5 |
|
V_0,45 |
|
Pannelli (a richiesta) |
|
H_ - W_ (da definire) |
|
Cod_1525 |
|
|
Perdite di Carico a Filtro Pulito |
|
Velocità.........................Perdita di carico [m/sec]]...............................[Pa] |
|
0.5.........................................6 0.75.......................................9 1..........................................15 1.25.....................................22 1.5 ......................................36 1.75 ....................................45 |
|
Efficienza di Fitrazione e Durata |
|
I raccoglivemice© sono destinati alla separazione, dall’aria di espulsione delle zone di Verniciatura, della parte solida dell’Overspray. |
|
Questo tipo di aerosol ha caratteristiche variabili in funzione di molteplici parametri fra i quali: |
|
- Caratteristiche del Prodotto Verniciante - Quantità spruzzata - Tecnica di spruzzatura - Portata d'aria - Efficienza di trasferimento |
|
L’Efficienza media di separazione e la Durata sono influenzate dai seguenti parametri: |
|
- Caratteristiche dell'Aerosol - Velocità dell'aria - Distanza fra Erogatore e Filtro - Perdita di Carico massima ammessa |
|
Quindi le prestazioni del prodotto descritto in questa scheda variano e sono caratteristiche di ogni singola installazione; vanno perciò misurate sull’impianto. |
|
Tuttavia, come linea guida, forniamo alcuni dati sperimentali: |
|
Prodotto Verniciante................Efficienza........Accumulo .........................................................[%].............[kg/m2] a 120 Pa |
|
Smalto idros. metallizzato a forno... 97,69.............9.5 Smalto ess. a aria.............................92,13.............8.8 |
|
In sede di progettazione di nuovi impianti o di trasformazioni è indispensabile compilare la scheda parametri e riferirsi alle informazioni contenute nella scheda di calcolo che viene redatta sulla base delle informazioni fornite. |
|
Filtrazione dell’aria di espulsione da zone di Verniciatura a spruzzo di Prodotti Vernicianti liquidi. |
