SCHEDA PRODOTTO
Manometro differenziale a membrana con Trasduttore di pressione air2guide WE
Sigla
Titolo
Cod
Marchio

WE

Manometro differenziale a membrana con Trasduttore di pressione a2g

WE
Marchio Mflow

DESCRIZIONE

Strumentazione - Manometro differenziale a membrana con Trasduttore di pressione air2guide WE

WE

Manometro differenziale a membrana con Trasduttore di pressione air2guide


I manometri differenziali air2guideP sono particolarmente indicati per la misura di pressioni positive, negative e differenziali da 250 Pa a 6000 Pa.
Il vantaggio degli air2guide in confronto ai manometri di altri costruttori, risiede nella costruzione in 2 parti.
I manometri sono di facile e rapida installazione, senza l'uso di attrezzi.
L'elemento di misura e la cassa (versione pre-montata o fornita sciolta) sono separate.
Nel caso di riparazioni, solo l'elemento di misura deve essere sostituito, un risparmio per il cliente.
Caratteristiche distintive
  • Nuovo e moderno design
  • Regolazione dello zero sul frontale
  • Lancetta rossa regolabile
  • Operazioni di Montaggio e smontaggio semplici, senza necessità di attrezzi
  • Struttura in due parti (elemento di misura e custodia)
  • Opzione per segnale d'uscita analogico (air2guide P+E, vedi WI)
  • Con ulteriore segnale di uscita elettrico
  • Design identico per manometro e manometro con segnale d'uscita

APPLICAZIONI

  • Per gas asciutti, puliti e non aggressivi, normalmente aria
  • Controllo di ventilatori e soffianti
  • Controllo pressione differenziale con filtri
  • Controllo della sovrapressione di camere bianche
  • Per pressioni molto basse

CARATTERISTICHE TECNICHE

Versione Secondo le direttive EN 837-3 e sulla tecnica di aerazione
Dimensione nominale 110 mm
Classe di precisione 3,0
Campo di visualizzazione 0 ÷ 50 Pa sino a 0 ÷ 12.500 Pa
-25 ÷ +25 Pa sino a -125 ÷ +125 Pa
altri campi di misura combinati vuoto / pressione a richiesta
Pressione ammissibile
Carico statico valore di fondo scala
Carico fluttuante valore di fondo scala
Capacità di sovraccarico 20 kPa
Pressione max. di esercizio (pressione statica) 20 kPa
Temperatura consentita
Ambiente -30 ÷ +80 °C
Funzionamento -16 ÷ +50 °C
Stoccaggio -30 ÷ +80 °C
Influenza della temperatura Con fluttuazioni della temperature di riferimento (+20 °C) sul sistema di misura: max. ±0,4 %/10 K dai rispettivi valori di fondo scala
Grado di protezione IP 54 secondo EN 60 529 / lEC 529
Versione standard
Attacco al processo Plastica, posizione di montaggio in basso o sul retro
filettatura femmina G 1/8 per attacco a portagomma
Diametro interno attacco del tubo 4 o 6 mm
Accessori di serie 3 viti da fissaggio
Raccordi a T angolari
o diritti G 1/8 per diametro interno 4 o 6 mm
Sensore Silicone
Sistema di misurazione Trasmissione senza contatto
Quadrante Scala angolare in alluminio, 90°
Indice e lancetta di marcatura Materie plastiche
Cassa e scatola di montaggio Materie plastiche
Trasparente Makrolon (policarbonato)
Scatola ad incasso e guarnizione ad anello Materie plastiche
Elettronica
Segnale di uscita 4 ÷ 2 mA, 2-fili
Alimentazione UB 14 ÷ 35 Vcc
oppure
Segnale di uscita 0 ÷ 10 V, 3 fili
Alimentazione 15 ÷ 35 Vcc (scheda tecnica PV 17.40)
Collegamenti elettrici
Segnale di uscita 4 ÷ 20 mA, 2 fili Manometro differenziale a membrana con Trasduttore di pressione air2guide - Collegamenti Elettrici
Segnale di uscita 0 ÷ 10 V, 3 fili Manometro differenziale a membrana con Trasduttore di pressione air2guide - Collegamenti Elettrici
Impedenza massima consentita 4 ÷ 20 mA, 2 fili: RA ≤ (UB - 15 V) / 0,02 A (max. 600 Ω )
0 ÷ 10 V, 3 fili: RA > 10 kΩ
Tensione d'Isolamento 500 Vcc
Protezione elettrica
Protezione contro le sovratensioni max. 35 V DC
Resistenza al cortocircuito Sig + contro UB -
Protezione contro l’inversione di polarità UB + contro UB -
Conformità CE
Direttiva apparecchi a pressione 97/23/EG
Direttiva EMC EN 61000-6-4 e EN 61000-6-2
Umidità relativa 45 ÷ 90 % rF, non condensante
Opzioni
Grado di protezione IP 65
Certificato di calibrazione riconosciuto a livello internazionale
Tubo di misurazione abboccature a canale diametro interno 4 o 6 mm, lungo da 1 a 3 m

DIMENSIONI

Versione Standard [mm]

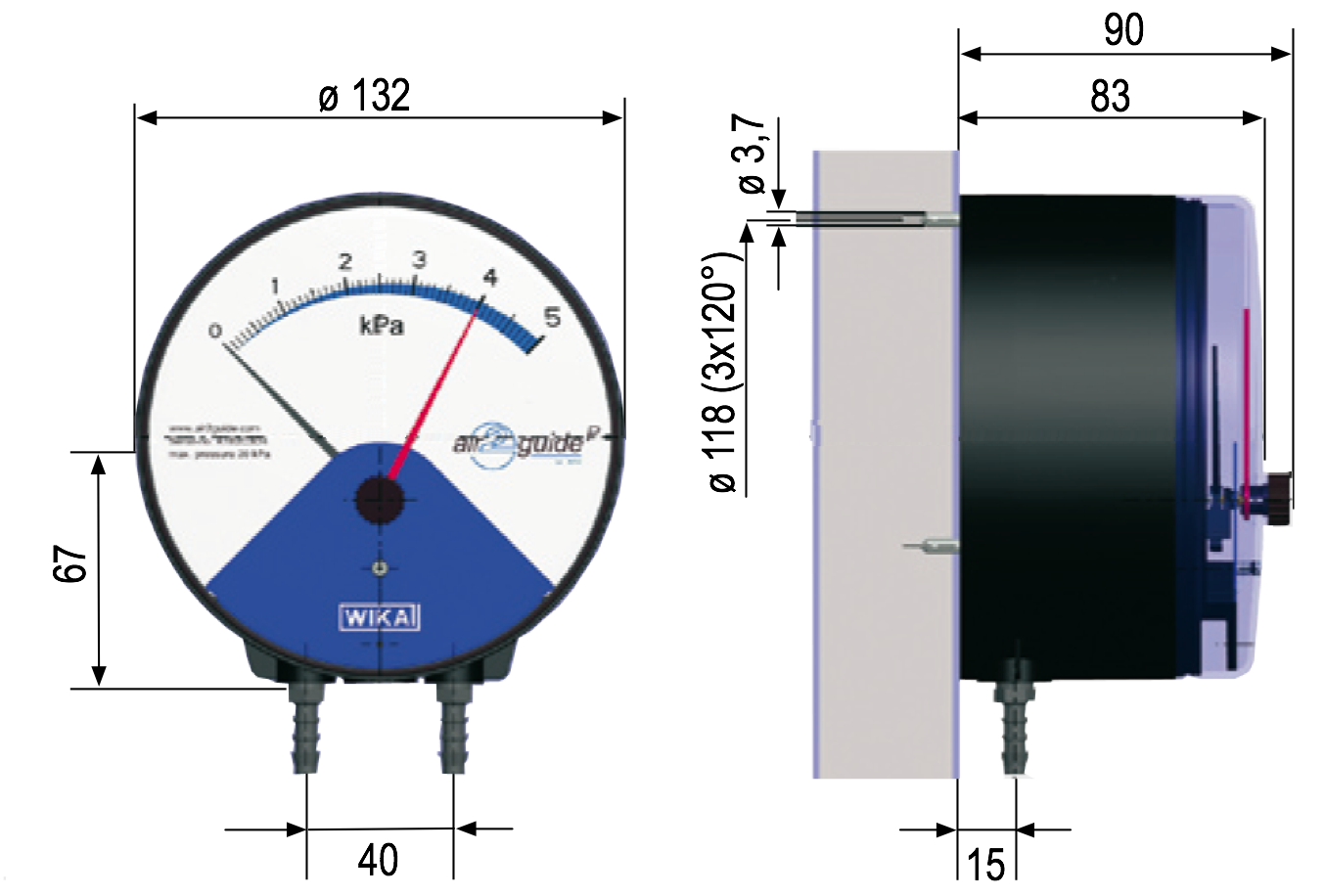

Montaggio a parete, raccordo in basso

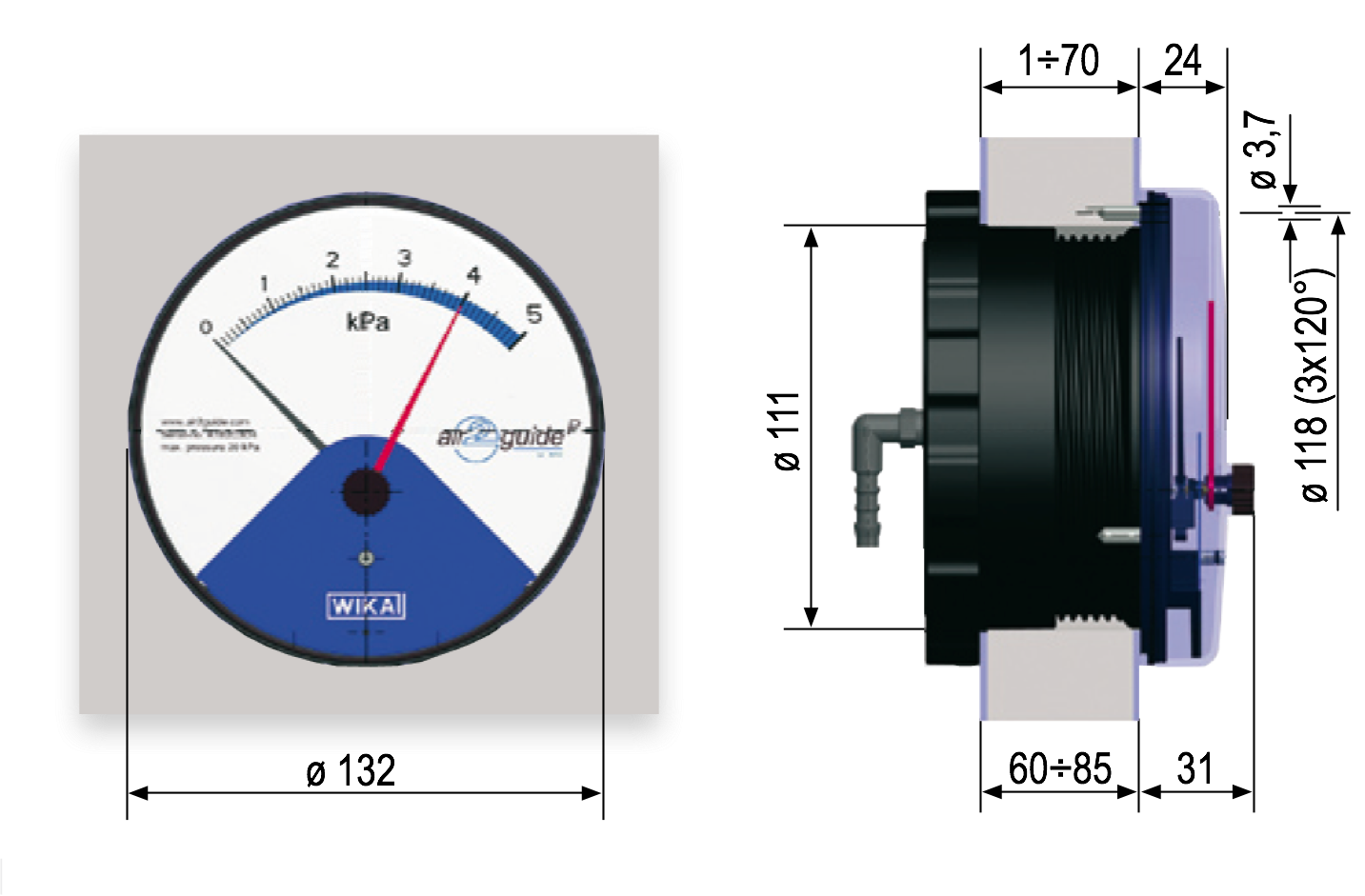

Montaggio a pannello, raccordo sul retro
1) Montaggi a pannello con spessori da 1 a 70 mm

WI Dimensioni

WI Dimensioni

DATI ORDINE

Tipo / Posizione di montaggio / Montaggio a parete o a pannello / Diametro interno degli attacchi filettati / Campo di visualizzazione / Opzioni

Con riserva di modifiche e cambi dei materiali.
La progettazione, le dimensioni e i materiali degli apparecchi descritti corrispondono allo stato attuale della tecnica.
