Kf
Misuratori di Pressione dinamica brevettati
DESCRIZIONE
Kf
Misuratori di Pressione dinamica brevettati
KfA_Dpsautomatico con Dispositivo di pulizia sonda (per polveri molto appiccicose)
KfD_TP
automatico con Trasduttore di Pressione
KfD_TPI
automatico con Trasduttore di Pressione e Inverter
KfL_M
di sola lettura con Manometro MM 600
PRINCIPIO DI FUNZIONAMENTO
La Pressione totale è la somma di due componenti:
- Pressione statica: espressione dell’agitazione molecolare del Fluido
- Pressione dinamica: equivalente all’energia cinetica per unità di volume del gas.
La relazione fra Pressione dinamica e Velocità del Fluido è definita dalla Formula:
Vf = k √δP
Vf = Velocità del Fluido [m/s]
P Pressione dinamica [Pa]
k assume il Valore di 1,293.
√δ = Aria a Pressione atmosferica
La Portata viene calcolata con la Formula:
Q = Vf • Sc
Q = Portata [m³/s]
Vf = Velocità del Fluido [m/s]
Sc = Superficie del Condotto [m 2]
La Sonda K-flow, appartenente alla categoria dei tubi di Pitot multipunto, è un sensore che collegato ad un Manometro differenziale permette di misurare la Pressione dinamica e quindi la Velocità del Fluido.
- Pressione statica: espressione dell’agitazione molecolare del Fluido
- Pressione dinamica: equivalente all’energia cinetica per unità di volume del gas.
La relazione fra Pressione dinamica e Velocità del Fluido è definita dalla Formula:
Vf = k √δP
Vf = Velocità del Fluido [m/s]
P Pressione dinamica [Pa]
k assume il Valore di 1,293.
√δ = Aria a Pressione atmosferica
La Portata viene calcolata con la Formula:
Q = Vf • Sc
Q = Portata [m³/s]
Vf = Velocità del Fluido [m/s]
Sc = Superficie del Condotto [m 2]
La Sonda K-flow, appartenente alla categoria dei tubi di Pitot multipunto, è un sensore che collegato ad un Manometro differenziale permette di misurare la Pressione dinamica e quindi la Velocità del Fluido.
CARATTERISTICHE COSTRUTTIVE
La Sonda K-flow è realizzata in alluminio estruso.
La sezione ha forma aerodinamica ed è divisa in due camere separate da una parete inclinata.
La camera inferiore è sottoposta alla Pressione totale, quella superiore alla Pressione statica.
Ps = Pressione statica
Pt = Pressione totale
Un Manometro differenziale misura la differenza fra i due valori e fornisce la Pressione dinamica.
In condizioni di turbolenza elevata, la posizione delle prese di Pressione statica può essere opportunamente disposta della zona rappresentata in grigio scuro.
Se la Sonda è installata in un punto che non presenta forti turbolenze la posizione in asse con il Condotto ideale si verifica raramente.
È quindi utile regolare l'inclinazione dell'asse della Sonda rispetto a quello del Condotto.
La Sonda K-flow viene posizionata in un punto opportuno del condotto mediante due flange fissate al condotto. d ogni flangia è avviata una ghiera dotata di tre asole e una feritoia sagomata.
La Sonda viene inserita nel canale attraverso le feritoie delle due Ghiere; le asole permettono di ruotare la Sonda da +7° a -7°.
L'inclinazione dell'asse della Sonda rispetto a quello del Condotto si rende necessaria in caso di turbolenze del flusso che rendano instabile il segnale.
Mediante un Manometro differenziale viene determinata la posizione di minore instabilità.
L'errore rispetto al valore vero viene determinato, se necessario, con una misura comparativa in un punto diverso del circuito.
Per esempio nel caso di una Cabina di Verniciatura, la Portata viene misurata alla parete aspirante.

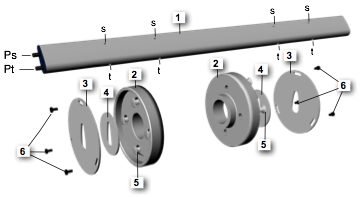

1 Sonda Kflow
2 Ghiera
3 Disco PortaSonda
4 Guarnizione
5 Viti Autofilettanti ø_3,9 - L_25
6 Viti a Brugola ø_5 - L_10
s Fori Pressione Statica
t Fori Pressione Totale
Ps PortaGomma Sonda - Pressione Statica
Pt PortaGomma Sonda - Pressione Totale
La sezione ha forma aerodinamica ed è divisa in due camere separate da una parete inclinata.
La camera inferiore è sottoposta alla Pressione totale, quella superiore alla Pressione statica.
Ps = Pressione statica
Pt = Pressione totale
Un Manometro differenziale misura la differenza fra i due valori e fornisce la Pressione dinamica.
In condizioni di turbolenza elevata, la posizione delle prese di Pressione statica può essere opportunamente disposta della zona rappresentata in grigio scuro.
Se la Sonda è installata in un punto che non presenta forti turbolenze la posizione in asse con il Condotto ideale si verifica raramente.
È quindi utile regolare l'inclinazione dell'asse della Sonda rispetto a quello del Condotto.
La Sonda K-flow viene posizionata in un punto opportuno del condotto mediante due flange fissate al condotto. d ogni flangia è avviata una ghiera dotata di tre asole e una feritoia sagomata.
La Sonda viene inserita nel canale attraverso le feritoie delle due Ghiere; le asole permettono di ruotare la Sonda da +7° a -7°.
L'inclinazione dell'asse della Sonda rispetto a quello del Condotto si rende necessaria in caso di turbolenze del flusso che rendano instabile il segnale.
Mediante un Manometro differenziale viene determinata la posizione di minore instabilità.
L'errore rispetto al valore vero viene determinato, se necessario, con una misura comparativa in un punto diverso del circuito.
Per esempio nel caso di una Cabina di Verniciatura, la Portata viene misurata alla parete aspirante.
1 Sonda Kflow
2 Ghiera
3 Disco PortaSonda
4 Guarnizione
5 Viti Autofilettanti ø_3,9 - L_25
6 Viti a Brugola ø_5 - L_10
s Fori Pressione Statica
t Fori Pressione Totale
Ps PortaGomma Sonda - Pressione Statica
Pt PortaGomma Sonda - Pressione Totale
CONFIGURAZIONE PRODOTTO
Regolazione automatica della Portata d'Aria
È possibile regolare automaticamente il numero di giri del Ventilatore o il grado di chiusura di una Serranda mediante un trasduttore di Pressione differenziale che fornisce un segnale analogico in corrente (4-20 mA) o in tensione (0-10 V) utilizzabile come segnale di retroazione per un Inverter PID (non rappresentato in figura).
In caso di aria polverosa è disponibile un sistema di pulizia della Sonda programmabile tramite PLC.
Solo lettura
La configurazione più semplice è quella di sola lettura per Aria pulita.
Un Manometro differenziale indica la pressione dinamica.
A richiesta il Manometro differenziale può essere realizzato con scala in m/s o in m3/s L'informazione viene utilizzata per variare manualmente i giri del Ventilatore o il grado di apertura di una Serranda o per valutare l'opportunità di sostituire i Filtri.
DA = Direzione Aria
MM = Manometro differenziale
È possibile regolare automaticamente il numero di giri del Ventilatore o il grado di chiusura di una Serranda mediante un trasduttore di Pressione differenziale che fornisce un segnale analogico in corrente (4-20 mA) o in tensione (0-10 V) utilizzabile come segnale di retroazione per un Inverter PID (non rappresentato in figura).
In caso di aria polverosa è disponibile un sistema di pulizia della Sonda programmabile tramite PLC.
Solo lettura
La configurazione più semplice è quella di sola lettura per Aria pulita.
Un Manometro differenziale indica la pressione dinamica.
A richiesta il Manometro differenziale può essere realizzato con scala in m/s o in m3/s L'informazione viene utilizzata per variare manualmente i giri del Ventilatore o il grado di apertura di una Serranda o per valutare l'opportunità di sostituire i Filtri.
DA = Direzione Aria
MM = Manometro differenziale
PARAMETRI
- Portata
- Temperatura
- Disegno del Condotto
- Natura e concentrazione di Inquinanti
- Descrizione del Processo
- Regolazione manuale o automatica
- Inverter / Serranda
- Specifiche Motore o Inverter o Serranda
- Temperatura
- Disegno del Condotto
- Natura e concentrazione di Inquinanti
- Descrizione del Processo
- Regolazione manuale o automatica
- Inverter / Serranda
- Specifiche Motore o Inverter o Serranda
