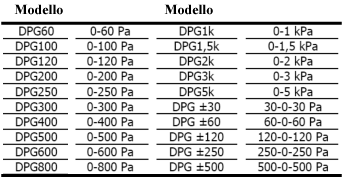

DPG

P_234
ø_110 mm

ABS
PC
Silicone
Alluminio e Molla di Acciaio
± 2% F.S (20°C), (DPG60 < ± 4% ; DPG100 < ± 3%)
Campo 0 ÷ 200 Pa: ± 2 Pa
Campo 200 ÷ 600 Pa: ± 10 Pa
0,2 bar

- 5 °C ÷ + 60 °C
- 40 °C ÷ + 85 °C
* Prego notare: The rubber plug must be placed back to the hole after zero point setting

• 2 Viti di fissaggio
• 2 Connettori di Condotto in Plastica


• 2 m di Tubo ø 4/7 mm


• Piastra di montaggio superficiale

Opzionali
Connettori di Condotto metallici (da ordinare separatamente)


Montaggio a Livello

Installazione in Posizione Verticale
L'indicatore è calibrato e azzerato nella posizione verticate alla fabbrica. Se è usato in ogni altra posizione, deve essere riazzerato.

Riazzeramento:
1. Rimuovere il tappo di gomma
2. Aggiustare il punto di zero con il cacciavite agendo sull'apposita vite
3. Rimettere il tappo di gomma



Montaggio in superficie con Accessori Standard
1. Fissare tramite 2 piastrine e viti da 4x20 mm







Montaggio a Pannello
1. Forare il Pannello
2. Fissare tramite 3 piastrine P: 3 pcs da V12 mm e 3 pcs viti da M4x50 mm
3. La direzione dell'ingresso di Pressione può essere cambiata per essere posizionata verso l'alto o verso il basso con i connettori di Pressione ad angolo.
