DPT
Trasduttori di Pressione Differenziale DPT
DESCRIZIONE
DPT
Trasduttori di Pressione Differenziale DPT
Il DPT è un trasmettitore elettronico di pressione differenziale che offre prestazioni eccezionali, eccellente qualità e prezzo contenuto.Modelli:
Trasduttore di Pressione Differenziale DPT-3 fili
2 Campi di Misura selezionabili0-500 Pa / 0-1.000 Pa
Trasduttore di Pressione Differenziale DPT-2 fili
Ogni strumento- è dotato di 2 oppure 4 jumper per la selezione della scala di misura
- è compensato in temperatura individualmente
Utilizzo
Il trasmettitore di pressione differenziale viene impiegato per la misurazione di aria e gas non aggressivi a bassa pressione al fine di monitorare e controllare la pressione in impianti di automazione edile, HVAC e aree pulite.
Applicazioni
• monitoraggio di filtri dell'aria, ventilatori e compressori
• monitoraggio e controllo del flusso dell'aria
• controllo di ventole e compressori
• controllo di valvole e piani cernierati
• applicazioni con flussometro
• monitoraggio della pressione e controllo delle aree pulite
Caratteristiche del prodotto
• struttura compatta e resistente
• compensazione della temperatura individuale
• coperchio con apertura a scatto senza viti
• tempi di risposta regolabili
• azzeramento mediante pulsante o elemento di azzeramento automatico
• tutti i modelli disponibili con o senza display
• disponibile come modello a 2 o 3 fili
• disponibile come modello a due o quattro gamme di misurazione
• disponibile con estrazione della radice quadrata
• disponibile come prodotto OEM o a marchio privato
• accessori inclusi
*** Scegliete il DPT con elemento di azzeramento automatico e avrete a disposizione un dispositivo estremamente accurato e senza alcuna necessità di manutenzione ***
DIMENSIONI
W_Larghezza [mm]
H_Altezza [mm]
D_Profondità [mm]
Imballo
P_Peso [kg]
P_Peso con Accessori [kg]
Disegno Ingombro [mm]
DPT2000 DWG
DPT2000 DXF
DPT2000 PDF
H_Altezza [mm]
D_Profondità [mm]
Imballo
P_Peso [kg]
P_Peso con Accessori [kg]
Disegno Ingombro [mm]
DPT2000 DWG
DPT2000 DXF
DPT2000 PDF
W_90
H_71,5 • HT_95,0
D_36
P_0,150
P_0,290
H_71,5 • HT_95,0
D_36
P_0,150
P_0,290
CARATTERISTICHE

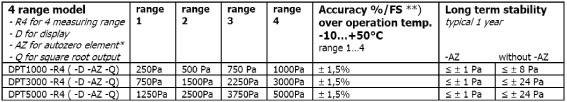

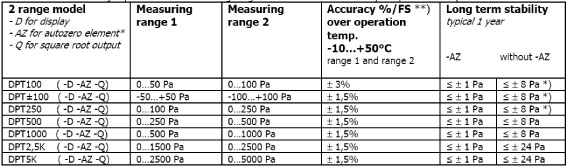

DPT-3 fili
Each device has 2 or 4 jumper selectable measuring ranges. Each device is individually temperature compensated.
**) %/FS from highest pressure range
(including: general accuracy, temperature drift, linearity, hysteresis and repetition error)
*) -AZ model recommended
The Differential Pressure Transmitter is delivered individually packed with standard accessories (see accessories).
**) %/FS from highest pressure range
(including: general accuracy, temperature drift, linearity, hysteresis and repetition error)
*) -AZ model recommended
The Differential Pressure Transmitter is delivered individually packed with standard accessories (see accessories).
Tempo di Risposta
Massima Pressione
Pressione di scoppio
Fluido
Elemento di Misura
Alimentazione
Tolleranza max
Potenza, Consumo
Segnale in Uscita
Materiale
Custodia, Coperchio, Connessioni Pressione, Connettori
Tubi
Connessioni
Connessioni Elettriche
Cavo d'Ingresso
Connessioni Pressione
Condizioni ambientali
Temperatura di Funzionamento
Temperatura di Stoccaggio
Umidità
Sicurezza
Protezione
Conformità
Massima Pressione
Pressione di scoppio
Fluido
Elemento di Misura
Alimentazione
Tolleranza max
Potenza, Consumo
Segnale in Uscita
Materiale
Custodia, Coperchio, Connessioni Pressione, Connettori
Tubi
Connessioni
Connessioni Elettriche
Cavo d'Ingresso
Connessioni Pressione
Condizioni ambientali
Temperatura di Funzionamento
Temperatura di Stoccaggio
Umidità
Sicurezza
Protezione
Conformità
0,8/4 s selezionabile tramite ponticelli
25 kPa
50 kPa Modello 7000
Aria e gas non aggressivi
Piezoresistivo
24 Vca o Vcc
±10 %
< 1.0 W (<1.5 W con Iout 20 mA)
0 ÷ 10 Vcc, carico min 1 Ohm
4 ÷ 20 mA, carico max 500 Ohm
ABS
PVC, morbido
4 viti terminali, max 1,5 mm²
M16
Maschio ø 5,0 mm e 6,3 mm
-10 °C ÷ + 50 °C (-5 ÷ +50 °C per Mod AZ)
-20 °C ÷ + 70 °C
0 ÷ + 95 % RH
IP54
Secondo i requisiti della Marcatura CE
Direttiva EMC – 89/336/CEE
Direttiva Rohs 2002/95/EY
25 kPa
50 kPa Modello 7000
Aria e gas non aggressivi
Piezoresistivo
24 Vca o Vcc
±10 %
< 1.0 W (<1.5 W con Iout 20 mA)
0 ÷ 10 Vcc, carico min 1 Ohm
4 ÷ 20 mA, carico max 500 Ohm
ABS
PVC, morbido
4 viti terminali, max 1,5 mm²
M16
Maschio ø 5,0 mm e 6,3 mm
-10 °C ÷ + 50 °C (-5 ÷ +50 °C per Mod AZ)
-20 °C ÷ + 70 °C
0 ÷ + 95 % RH
IP54
Secondo i requisiti della Marcatura CE
Direttiva EMC – 89/336/CEE
Direttiva Rohs 2002/95/EY
DPT-2 fili
**) %/FS del campo di pressione più alta
(comprende: accuratezza generale, deriva di temperatura, linearità, errore di isteresi e di ripetibilità)
Tempo di Risposta
Massima Pressione
Pressione di rottura
Fluido
Elemento di Misura (Sensore)
Interfaccia Elettrica
Tensione di Alimentazione
Massima Corrente di Alimentazione
Segnale in Uscita
Massima Corrente in Uscita
Assorbimento max.
Materiale
Contenitore, Coperchio, Prese di Pressione, Connettori a canale
Sonde
Cablaggi
Collegamenti Elettrici
Cavo d'Ingresso
Connessioni Pressione
Condizioni ambientali
Temperatura di Funzionamento
Temperatura di Stoccaggio
Umidità
Sicurezza
Protezione
Conformità
Massima Pressione
Pressione di rottura
Fluido
Elemento di Misura (Sensore)
Interfaccia Elettrica
Tensione di Alimentazione
Massima Corrente di Alimentazione
Segnale in Uscita
Massima Corrente in Uscita
Assorbimento max.
Materiale
Contenitore, Coperchio, Prese di Pressione, Connettori a canale
Sonde
Cablaggi
Collegamenti Elettrici
Cavo d'Ingresso
Connessioni Pressione
Condizioni ambientali
Temperatura di Funzionamento
Temperatura di Stoccaggio
Umidità
Sicurezza
Protezione
Conformità
0,8/4 s selezionabile tramite ponticelli
25 kPa
50 kPa Modello 7000
Aria e gas non aggressivi
Piezoresistivo
2 fili
10 ÷ 35 Vcc
32 mA
4 ÷ 20 mA 32 mA
(Alimentazione –10 V) / 0,020 A
ABS
PVC, morbido
morsetto a 2 viti, max 1,5 mm²
M16
Maschio ø 5,0 mm e 6,3 mm
-10 °C ÷ + 50 °C (-5 ÷ +50 °C per Mod AZ)
-20 °C ÷ + 70 °C
0 ÷ + 95 % RH
IP54
Secondo i requisiti della Marcatura CE
Direttiva EMC – 89/336/CEE
Direttiva Rohs 2002/95/EY
25 kPa
50 kPa Modello 7000
Aria e gas non aggressivi
Piezoresistivo
2 fili
10 ÷ 35 Vcc
32 mA
4 ÷ 20 mA 32 mA
(Alimentazione –10 V) / 0,020 A
ABS
PVC, morbido
morsetto a 2 viti, max 1,5 mm²
M16
Maschio ø 5,0 mm e 6,3 mm
-10 °C ÷ + 50 °C (-5 ÷ +50 °C per Mod AZ)
-20 °C ÷ + 70 °C
0 ÷ + 95 % RH
IP54
Secondo i requisiti della Marcatura CE
Direttiva EMC – 89/336/CEE
Direttiva Rohs 2002/95/EY
INSTALLAZIONE
Electrical Connection:
Polarity free power supply
1 Current loop + or -
2 Current loop + or -
0-10V = Output 0 ÷ 10 V
4-20mA = Output 4 ÷ 20 mA
24V = Supply 24 Vca or Vcc
GND = Ground
Zero = Push button zero
Ponticelli (jumpers)
Settaggio dello zero
Attenzione!
Lo strumento va alimentato 1 ora prima di effettuare il settaggio dello zero.
1. Scollegare entrambi i tubi dalle prese di pressione. + e -
2. Premere il pulsante dello zero fino a che il LED rosso si accende.
3. Attendere fino a che il lED si spegne, quindi inserire nuovamente i tubi alle prese di pressione.
È consigliabile settare lo zero ogni 12 mesi.
* If the transmitter is equipped with automatic zero element the manual push button adjustment is not required.
Optional auto zero element makes the DPT transmitter maintenance free for periodical push button zeroing. Element automatically adjusts the transmitters zero point from time to time, this eliminates the zero point long term drift of the piezoresistive sensing element.
Zero point adjustment is carried out every 10 minutes. During zero point adjustment the output and display values will freeze to the latest measured value. The automatic zero point adjustment takes 4 seconds.
ACCESSORI
