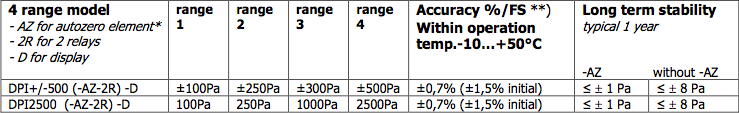

DPI

Attenzione quando si utilizza alta tensione per relè (115VAC ÷ 250VAC)!
Il cavo di alimentazione e di controllo per relè dovrebbe essere scollegato, se l'alta tensione (115 ÷ 250 V ca) è usata nei contatti relè. Entrambi i cavi hanno il loro proprio ingresso.

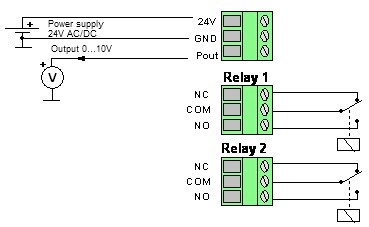

Diagramma Connessioni Elettriche


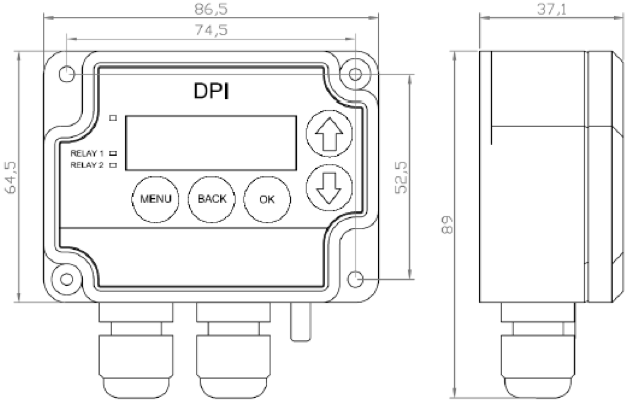

Le impostazioni vengono effettuate secondo le istruzioni riportate di seguito:
- con il bottone MENU è possibile accedere al menu premendolo per 3 secondi, nel menu è possibile uscire in qualunque momento senza effettuare cambiamenti
- con il bottone INDIETRO è possibile tornare indietro in qualunque momento senza effettuare cambiamenti
- con il bottone OK è possibile aprire nuove opzioni o confermare cambiamenti e tornare al display precedente
- con i bottoni ↑↓ puoi navigare nel menu



Settaggio dello zero
Attenzione!
Lo strumento va alimentato 1 ora prima di effettuare il settaggio dello zero.
1) Scollegare entrambi i tubi dalle prese di pressione + e -
2) Premere entrambi i tasti freccia o selezionare "Zero" dal menu > il led verde si spegne e viene visualizzato il testo "Zero" seguito da un contatore da 3 a 0 secondi
3) Attendere che il LED si spenga, quindi inserire nuovamente i tubi alle prese di pressione.
È consigliabile settare lo zero ogni 12 mesi in condizioni di normale funzionamento.
* Se il trasduttore è dotato di elemento di zero automatico, non è richiesto il settaggio del pulsante manuale.

Elemento di zero automatico opzionale *
Grazie all’elemento di zero automatico opzionale si evita durante la manutenzione del pressostato DPI di azzerare periodicamente il pulsante. L’elemento infatti esegue automaticamente il settaggio dello zero del trasduttore di volta in volta, eliminando così la deriva dello zero a lungo termine dell’elemento sensibile piezoresistivo.
Il settaggio automatico dello zero impiega circa 4 secondi e viene eseguito ogni 10 minuti. Inizialmente, dopo l'accensione, il punto zero viene regolato più spesso. Dopo qualche tempo viene effettuato ogni 10 minuti. Durante la regolazione del punto zero l'uscita 0 ÷ 10V e le uscite a relè mantengono i loro valori e il display visualizzerà il messaggio "zero".
Se l'elemento zero è regolato manualmente non c'è bisogno di staccare i tubi quando il pressostato è equipaggiato con l'elemento auto zero.

Settaggio del punto alto (Intervallo)
Attenzione!
Il cavo di alimentazione deve essere collegato un'ora prima della regolazione del punto di calibrazione.
Note!
Il punto Intervallo non deve essere regolato senza l'input di pressione. Se il punto di calibrazione è regolato con 0 Pa o vicino a 0 Pa di pressione di ingresso, il dispositivo può perdere la sua precisione e non dare letture corrette. In questo caso andare al menu e selezionare "Intervallo" e poi "Reset". Questo ripristina la taratura del'Intervallo.

Per regolare l'Intervallo è necessario una misura di riferimento precisa.

Seguire questa procedura per regolare correttamente l'Intervallo
1. Settare il punto zero *
2. Connettere l'input di pressione
3. dal menu selezionare “Intervallo” e quindi “Regola”
4. Regolare il display sul valore 0 ÷ 10V in modo che corrisponda il valore del contatore di riferimento, utilizzando i tasti freccia e confermare con il tasto OK

*vedi “Settaggio dello zero” sopra


Come la regolazione dell'intervallo influisce sulla misurazione
